TPR-65 Set

TPR-65 Set | Panel Distribuidor de Carga de Alta Capacidad

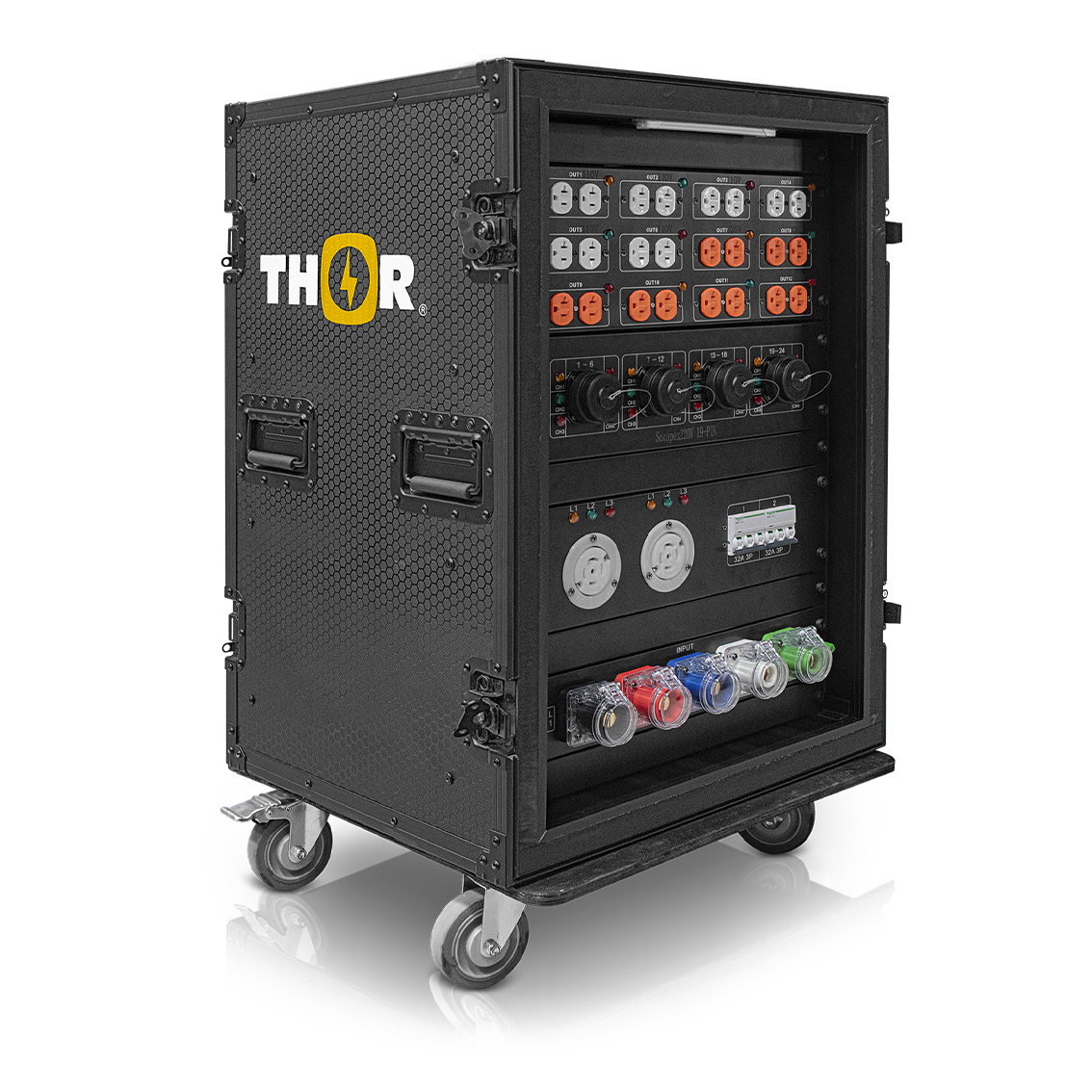

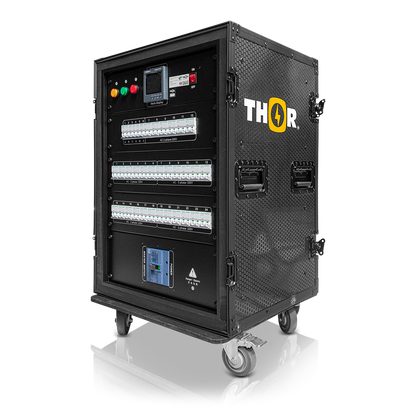

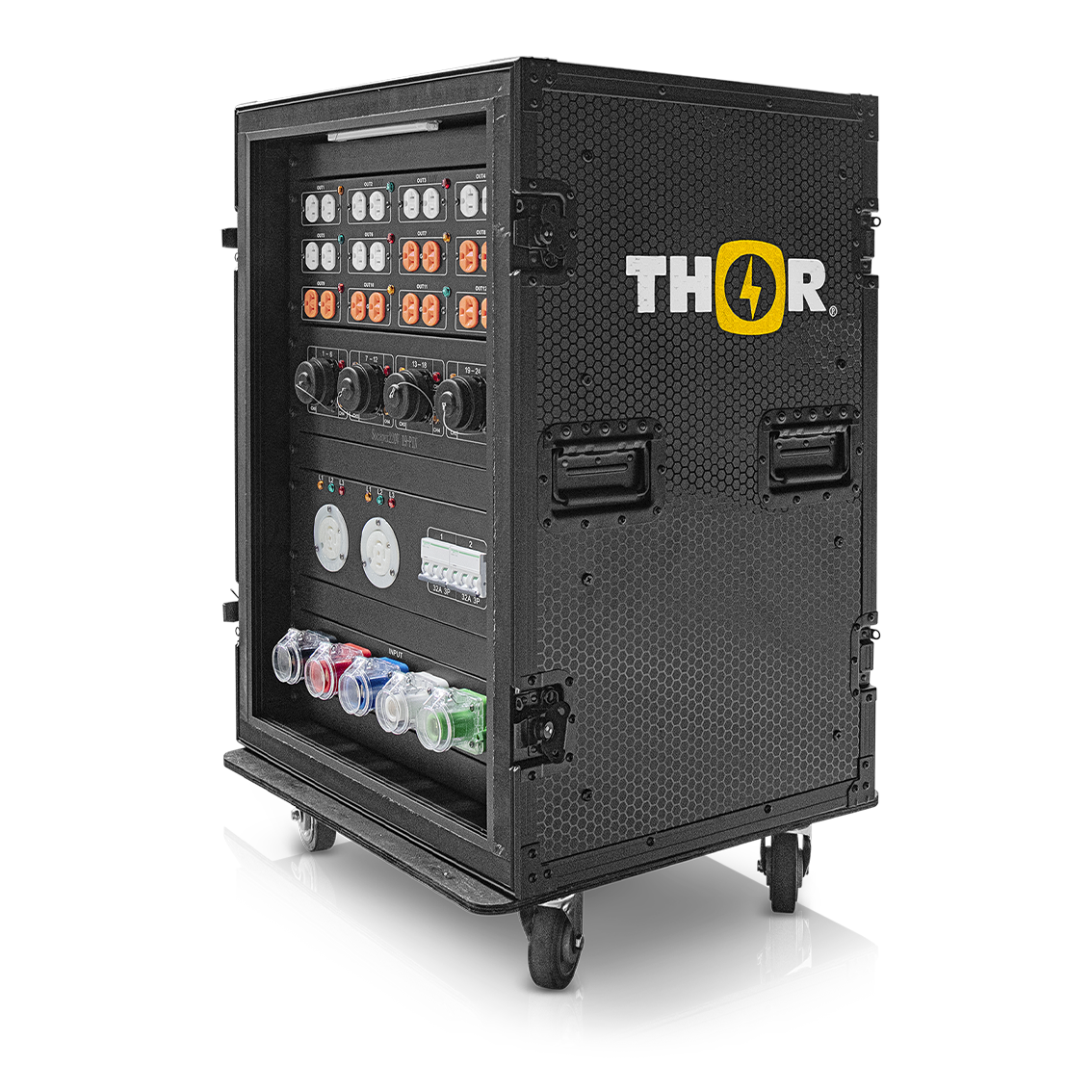

El TPR-65 Set es un centro de distribución eléctrica profesional (Power Distro) diseñado para resolver las demandas de energía más estrictas en escenarios, giras masivas e instalaciones de gran formato. Ofrece una infraestructura segura, robusta y versátil con capacidad para energizar sistemas de audio, pantallas LED e iluminación de nivel touring.

Construido con componentes de máxima calidad de la industria como protecciones Schneider y conectores Kupo, este panel integra monitoreo digital en tiempo real y protección independiente en cada circuito. Además, incluye un paquete completo de cableado multipar y satélites para llevar corriente directamente a los puntos clave del escenario con máxima eficiencia.

Especificaciones Técnicas

Protección y Entrada Principal

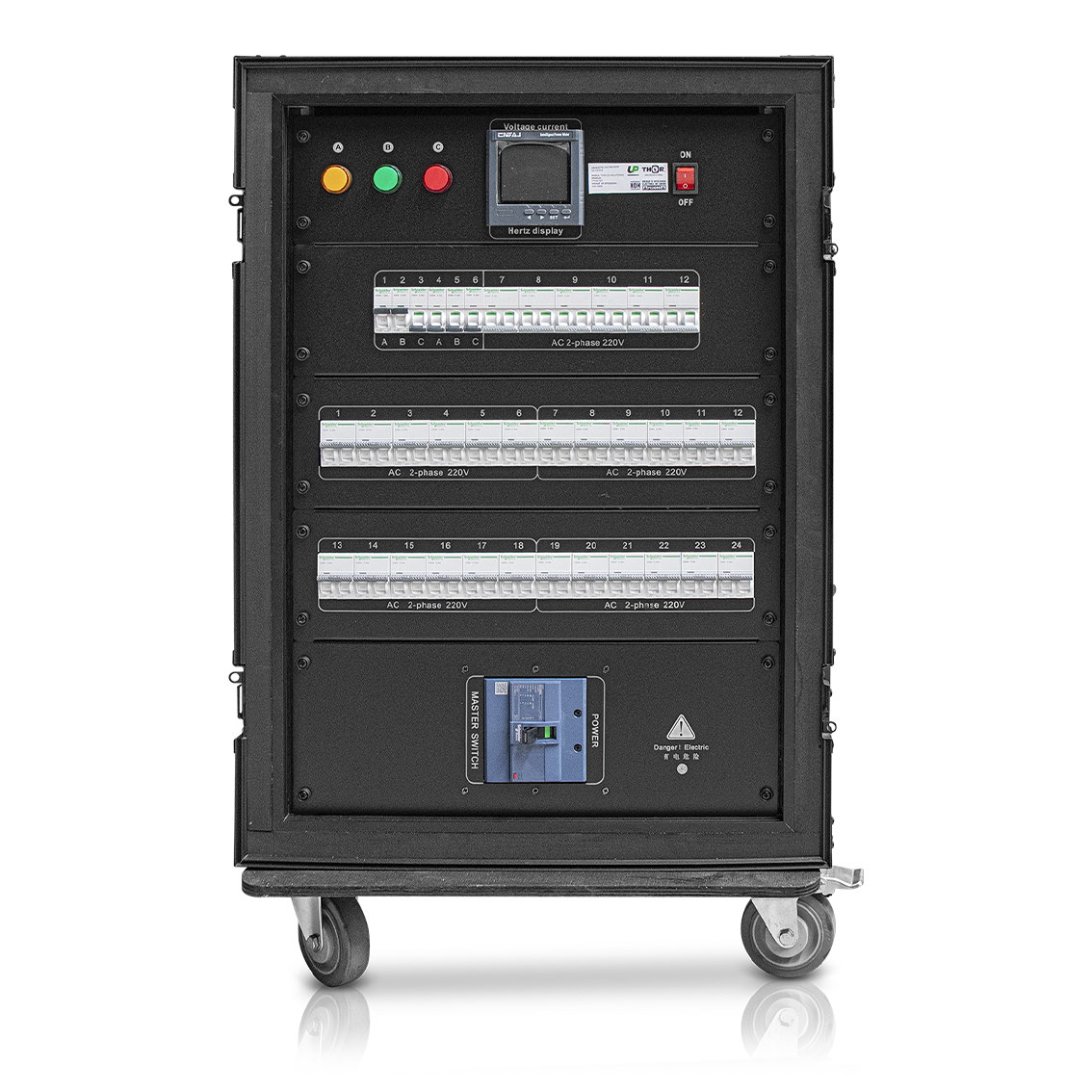

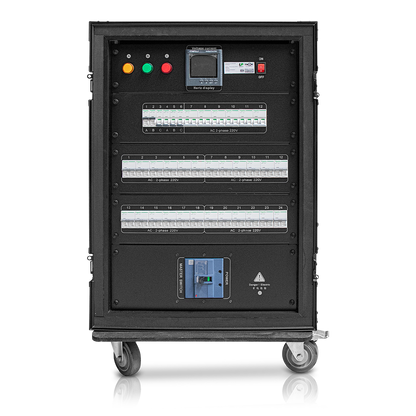

• Breaker Principal: Schneider 3P3T de 250A.

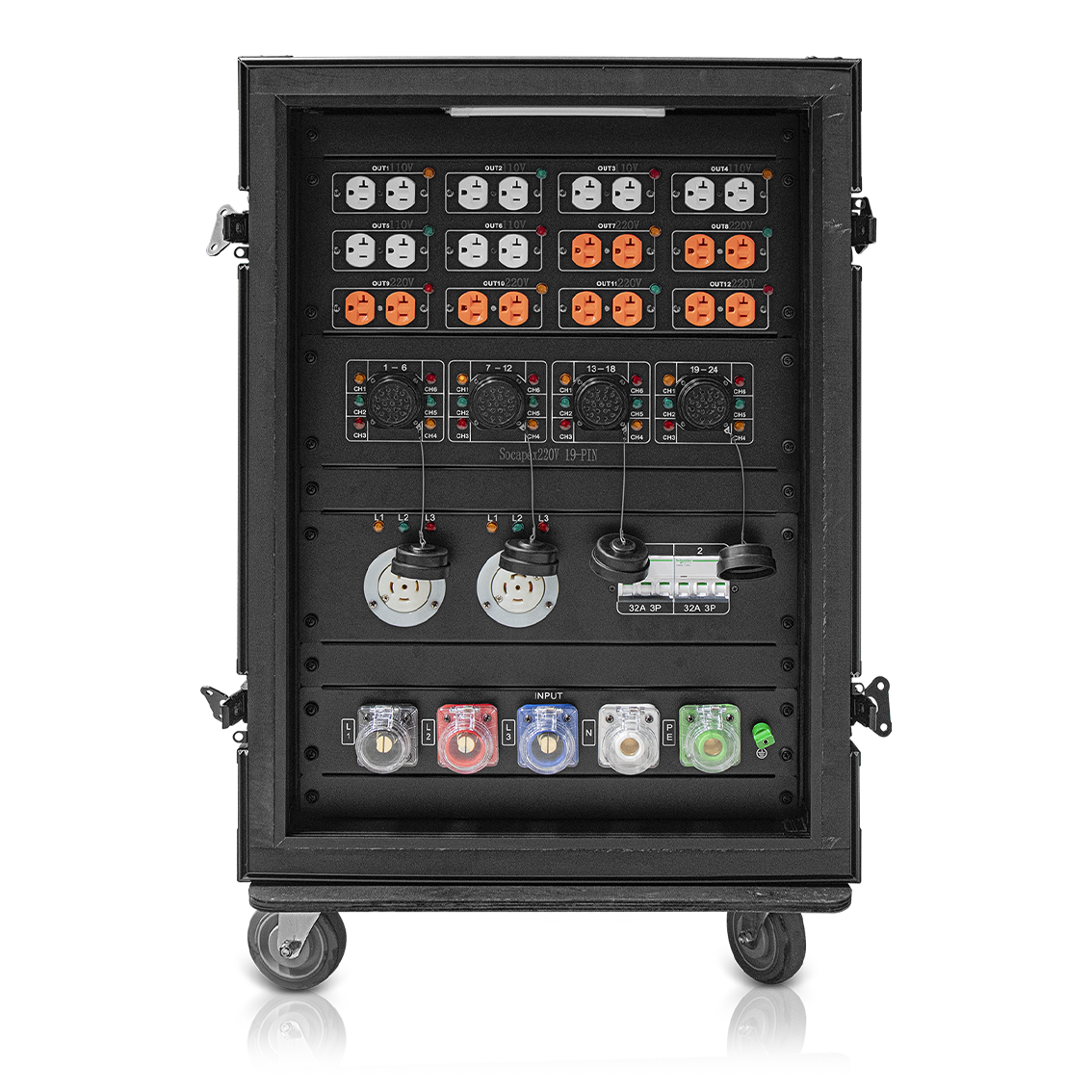

• Entrada de Alimentación: 5 conectores Camlock a chasis (400A por fase, Fase a 110Vac).
• Iluminación Integrada: Barra LED para visibilidad de control en zonas oscuras.
• Monitoreo Digital: Display en tiempo real con lectura de:Voltaje de entrada por fase.Consumo de corriente por fase.Potencia entregada por fase.

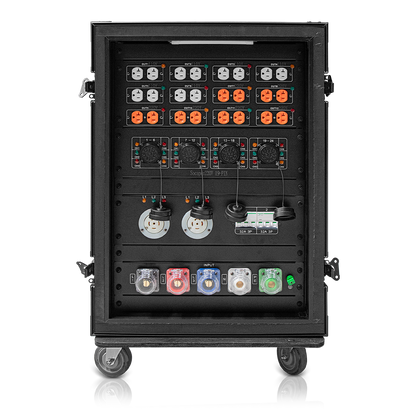

Distribución de Salidas

• Contactos Edison:6 tomas Edison de 20A cada uno a 110Vac.6 tomas Edison de 20A cada uno a 220Vac.Protegidos con breaker Schneider individual por salida.
• Socapex:4 conectores Socapex de 19 pines marca Kupo (configurados a 220Vac).Protegidos con breaker Schneider de 2P 20A por salida.
• Twistlock:2 tomas Twist Lock de 5 pines (3 fases) para energizar satélites.Protegidos con breaker Schneider de 3P 32A por salida.

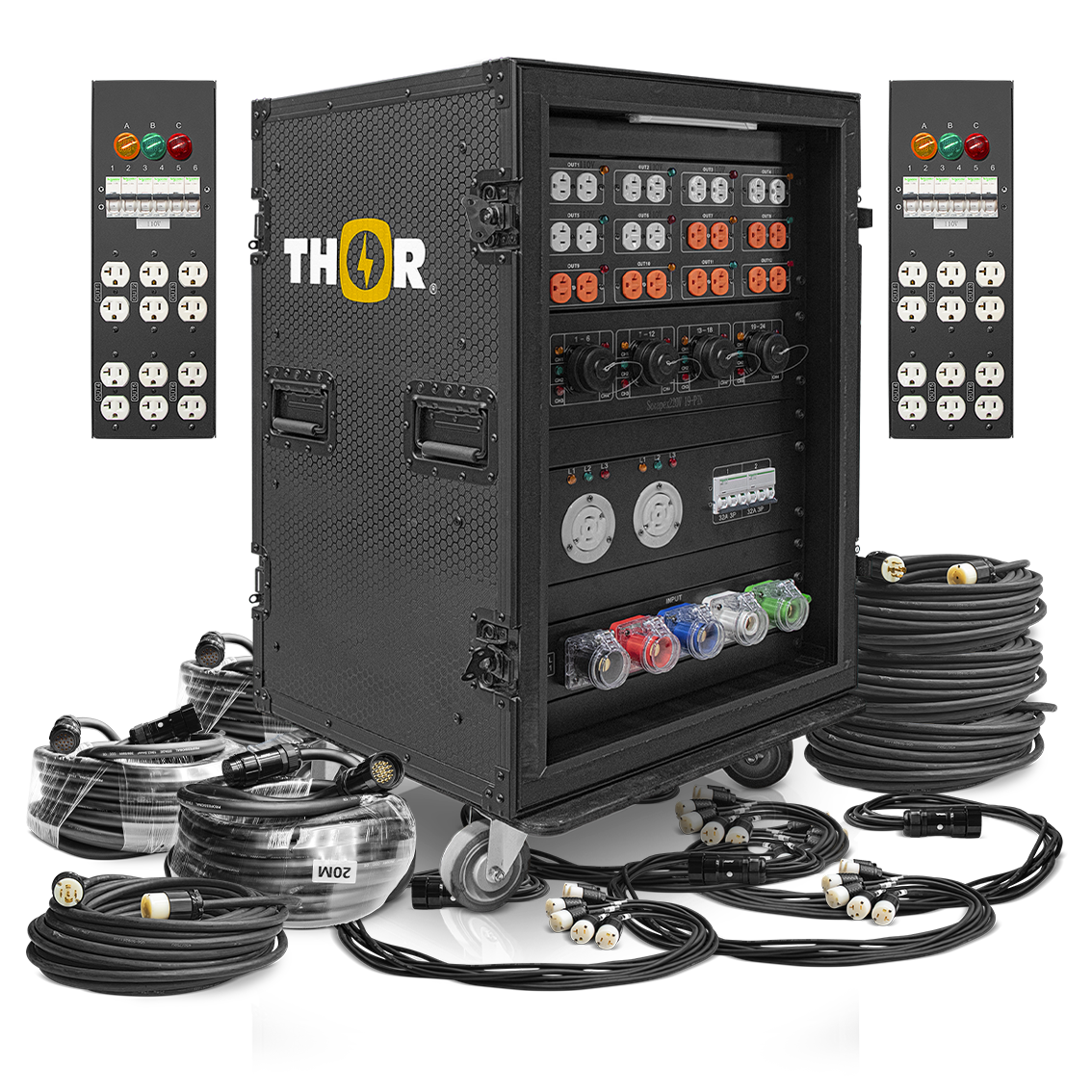

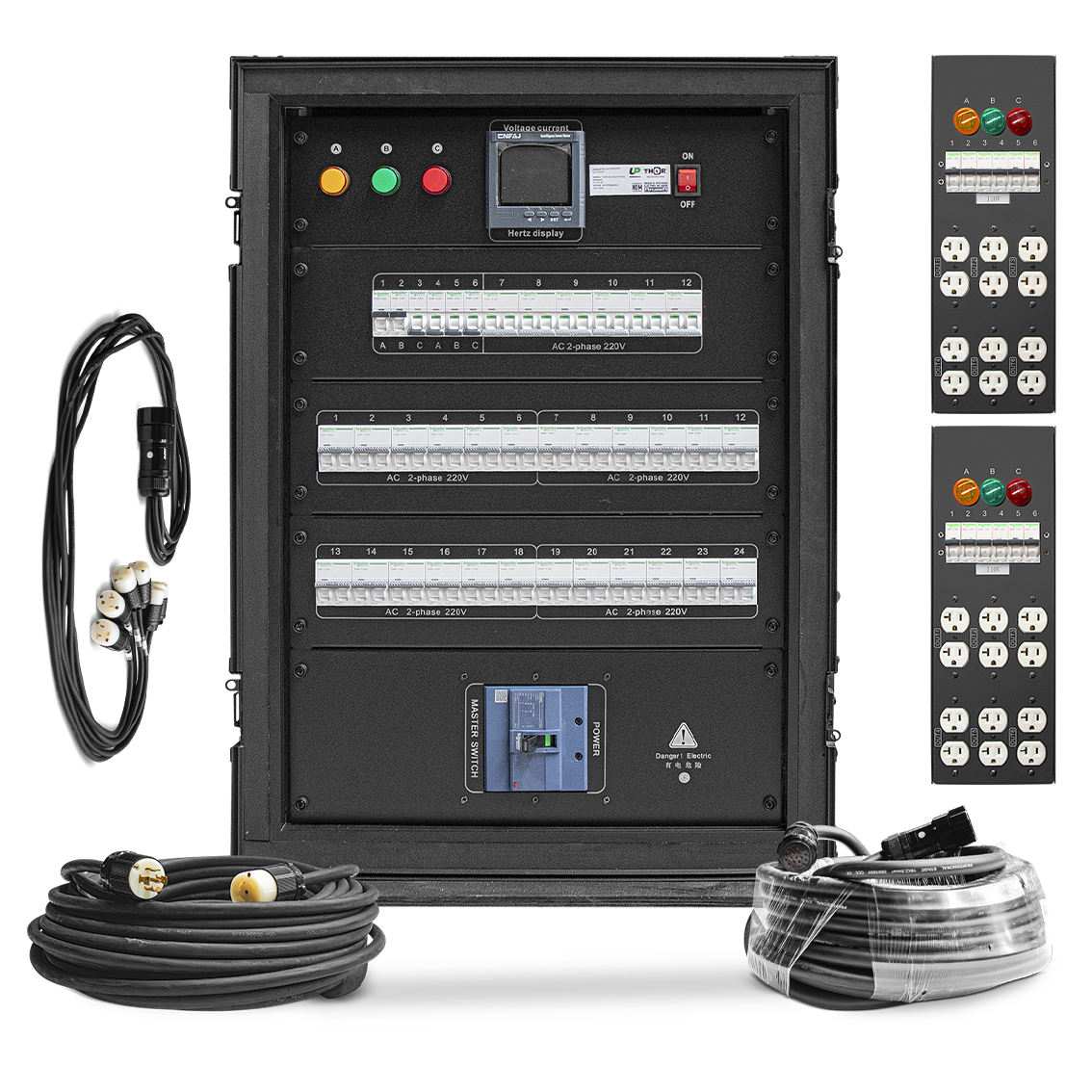

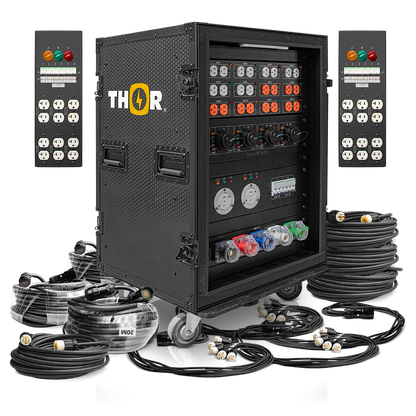

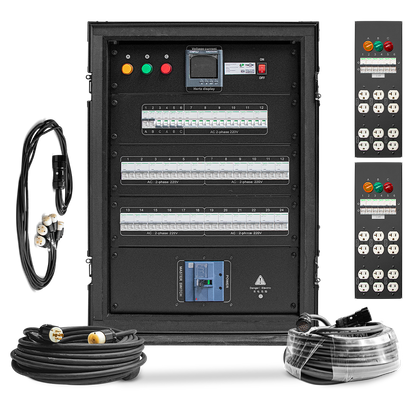

Satélites y Cableado Incluido

• Satélites Auxiliares:1 Satélite con 6 contactos dobles Edison a 110Vac (incluye medidor de voltaje por salida y breaker Schneider).1 Satélite con 6 contactos dobles Edison a 220Vac (incluye medidor de voltaje por salida y breaker Schneider).
• Accesorios de Cableado:4 Cables Socapex de 20m (19 pines, conector Kupo, 12 AWG).4 Fan Out de 2m (Socapex a 6 conectores Edison hembra, 12 AWG).2 Cables de 20m de 5 hilos (calibre 10 AWG).

Recomendación de uso: Se sugiere utilizar cable de cobre calibre 0 AWG por fase para la alimentación principal del panel (no incluido).

Aplicaciones y Beneficios

• Seguridad Absoluta: Toda la cadena de protección utiliza breakers Schneider, previniendo sobrecargas que pongan en riesgo equipos costosos de audio e iluminación.
• Monitoreo Directo: El display digital permite a los ingenieros de producción validar la carga, balanceo de fases y potencia consumida en todo momento.
• Distribución Versátil y Completa: Combina conexiones directas Edison, salidas multipar Socapex para trusses de iluminación y satélites remotos para zonas estratégicas.
• Uso Recomendado: Festivales al aire libre, conciertos, empresas de renta de audio e iluminación, escenarios de gran formato y sets de producción audiovisual.
